Описание

Предназначен для постоянного поддержания заданного давления воды в системе, при минимальных потерях в двигателе и экономии электроэнергии.

Эффективен для применения в системах теплоснабжения, кондиционирования, ГВС, ХВС и пр.

Может применяться для управления циркуляционным насосом, насосом подпитки, скважинным насосом в системах водоснабжения, управления насосом в безбашенных системах подачи воды и пр.


Особенности:

•Автоматический режим - работа через ПЧ по поддержанию заданного давления (по ПИД закону)

•Ручной режим – работа через ПЧ по заданной частоте

•Защита от обрыва датчика давления

•Ручное переключение между двумя насосами

•Режим сна – при достижении заданного давления и нулевом расходе, происходит отключение насоса

•Автоматический пуск после отключения питания

•Активное охлаждение шкафа


Обеспечивает защиту насоса:

•Обрыв, перекос фаз

•Защита от перегрузки

•Выход напряжения за установленные пределы

Характеристики

Мощность (общепром. режим G): 7,5

Ток (общепром. режим G): 18

Кол-во подключаемых двигателей: 2

Кол-во двигателей в работе: 1

Режим работы: По поддержанию давления в системе

Расположение ввода/вывода: Ввод и вывод снизу

Степень защиты корпуса: IP54

Тип монтажа корпуса: Навесной

Основное устройство запуска: Частотный преобразователь

Логическое устройство: ПЧ

Тип устройства основного запуска: INSTART LCI

Подключаемые датчики: Датчик давления/перепада давления 4…20 мА, внешняя авария

Панель оператора: Нет

Наличие реле контроля фаз (РКФ): Нет

whd: 500x650x220

Схемы

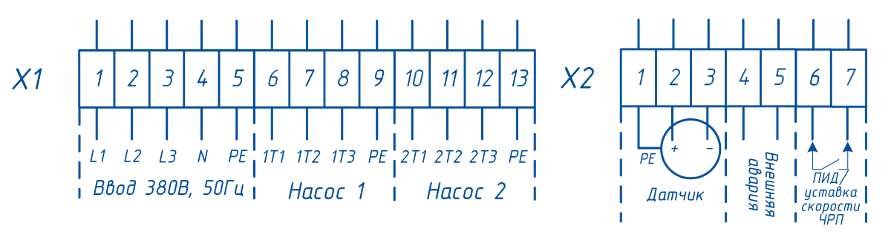

Схема подключения ШУН-ЧРП-21

Диаграммы и примеры

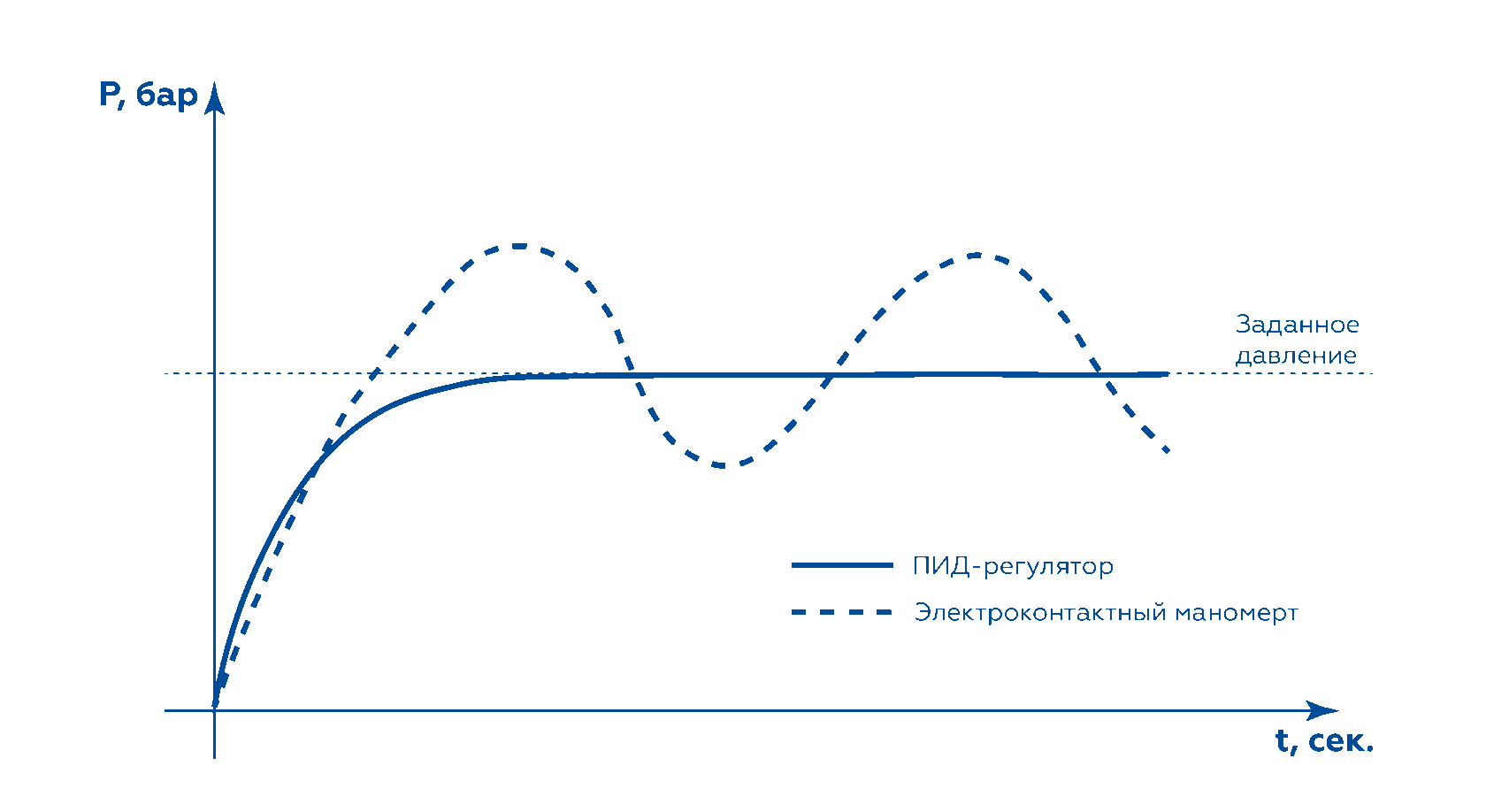

Диаграмма работы ПИД-регулятора и электроконтактного манометра

Условное обозначение
